風速風向儀的工作原理，主要是基于流體力學、聲學、壓力變化等物理學原理來測量空氣流動的速度和方向，下面風途來分享一下，風速風向儀的工作原理。

一、風速的測量原理

常見的有旋轉式風速計、超聲波風速計、壓力式風速計

旋轉式風速計也可以稱作風杯式風速計、螺旋槳式風速計，比較常見的是三杯或四杯式風杯，安裝在垂直軸上可以自由旋轉，或者是類似螺旋槳的風扇葉片。

其原理是風吹動風杯或螺旋槳，由于凹面比凸面受到的風力更大，因此會產生旋轉力矩，驅動風杯或螺旋槳圍繞垂直軸旋轉，旋轉的速度與風速成正比，風速越大旋轉越快，旋轉軸上裝有傳感器，通過脈沖計數即可計算出轉速和風速。

超聲波風速計通常有兩對或三對超聲波換能器，以固定距離和特定角度相對安裝，利用超聲波在空氣中傳播的速度受風速影響的特性，即可計算出風速。

壓力式風速計也可稱作皮托管式風速計，其由兩根同軸的管子組成，一根是全壓管，開口正對氣流的方向，一根是靜壓管，開口與氣流方向平行。

其基于伯努利原理，正對氣流的全壓管測量的是氣流的總壓力，側面開孔的靜壓管測量的是靜壓力。

二、風向的測量原理

風向通常由風向標來測量，風向標是一個不對稱的葉片(尾翼)，尾翼的面積較大，頭部指向桿較小較輕，風向標安裝在垂直軸上，可以自由的旋轉，當風作用在不對稱的葉片上時會產生扭矩，使風向標始終轉動到其指向桿正對來風的方向(阻力最小的方向)，尾部順風。

風向標的旋轉軸連接到角度傳感器，比較傳統的方式是，風向標轉動帶動電位器的滑臂，更改電阻值，測量電阻值即可對應風向角度。更現代更精確的方式是，風向標轉動帶動編碼盤，通過光電或磁感應原理，編碼器輸出代表絕對角度或相對角度變化的數字或模擬信號。

風向儀安裝時必須精確的對準地理北極，傳感器輸出的角度值就是基于這個參考零點的。

三、風速風向的組合與輸出

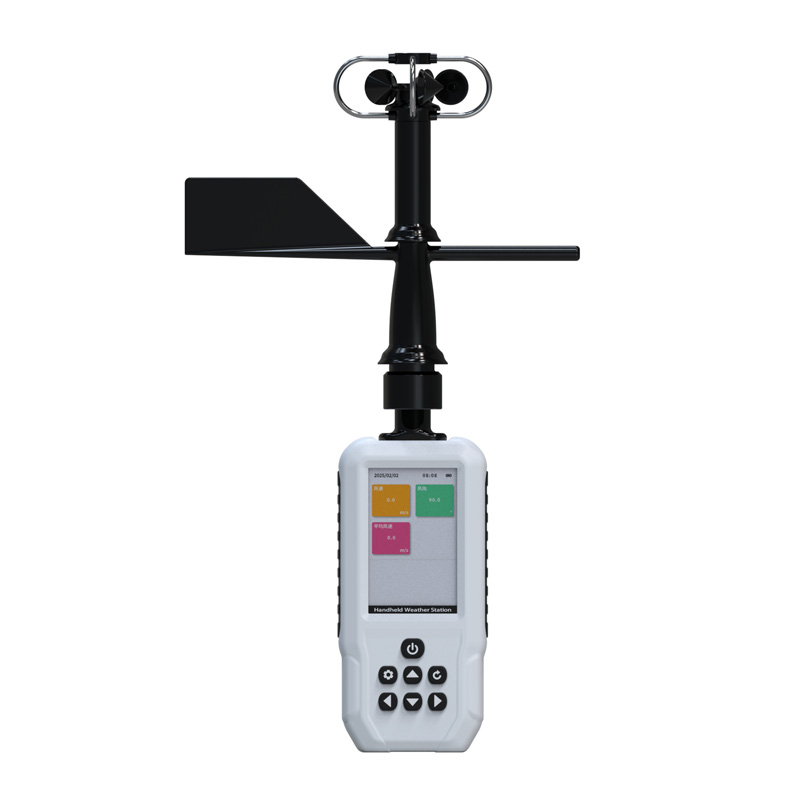

現代風速風向儀，通常試講風速及風向傳感器集成在一個緊湊的頭部，傳感器產生的原始信號，通過線纜傳輸?shù)綌?shù)據采集器或顯示儀表，數據采集器對信號進行處理、單位換算，并按照標準協議輸出結果。

以上就是風速風向儀的工作原理了，希望對各位有所幫助。
