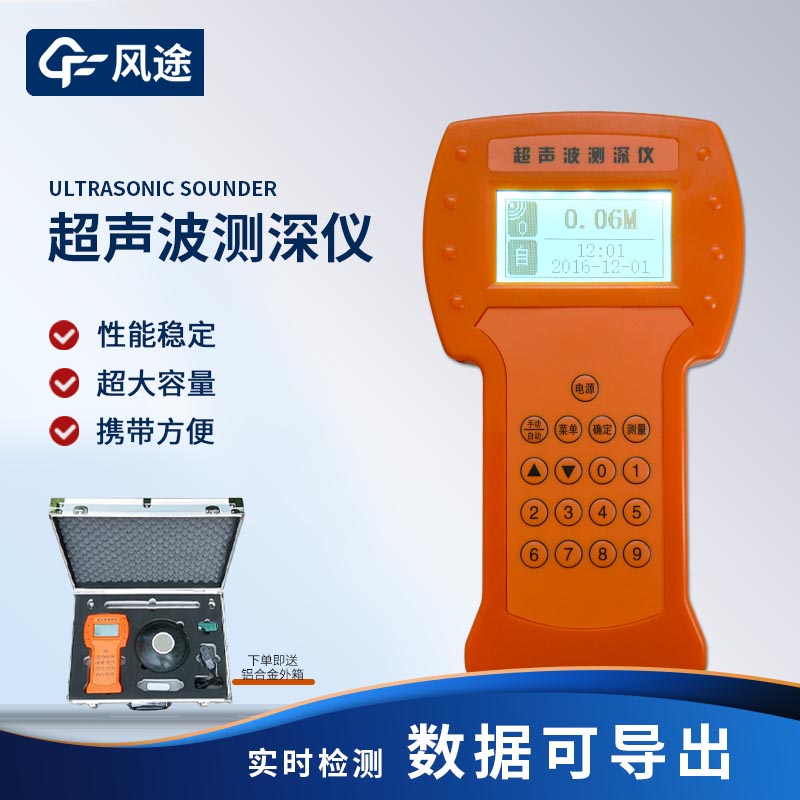

超聲波水深測深儀是一種利用超聲波在水中傳播的特性來測量水深的儀器。它通過發射超聲波并接收其反射回來的信號，來確定水下物體的距離。這種儀器廣泛應用于海洋學研究、航海導航、水下工程等領域。

超聲波測深儀的工作原理基于聲波在水中的傳播速度是恒定的。當測深儀發射超聲波時，聲波會向下傳播，遇到水底或其他物體后反射回來。測深儀接收到反射波的時間，通過計算聲波往返的總時間，再結合聲波在水中的速度，就能得出發射點到反射點的距離，即水深。

為了避免水中生物和機械震動產生的聲波干擾，超聲波測深儀通常使用高于20kHz的超聲波。常用的發射頻率有200kHz、50kHz和38kHz等，其中頻率越低，能探測的深度越大。這是因為低頻聲波在水中的衰減較小，能傳播更遠的距離。然而，不同頻率的發射機和換能器必須是匹配的，以確保測深儀能夠準確測量。

超聲波測深儀的優點包括測量速度快、操作簡便、數據準確。它可以直接通過記錄器和數字顯示器顯示船底到水底的距離，也可以快速計算并顯示水面到水底的距離。這對于航海安全和海洋資源的勘探具有重要意義。

超聲波測深儀利用換能器發射超聲波來測量水深。換能器是測深儀的關鍵部件，安裝在船底，易受損。它將電信號轉換為超聲波，向下發射至海底。當測深儀無法工作時，應檢查換能器。通常，換能器與主機之間通過電纜和匹配盒連接，以防止信號衰減。檢查時，應在匹配盒處斷開電纜，使用萬用表測量換能器電阻，正常應大于100KΩ。若電阻異常或電纜對地電阻非無窮大，說明換能器或電纜可能損壞。
