雷達水位流速一體機
產品型號：FT-L3S
產品價格：6900元
產品品牌：風途
雷達水位流速一體機又稱水位流速一體式雷達，雷達水位流速一體機是一款集成了雷達水位測量和流速測量功能的儀器，根據內置的軟件算法，計算并輸出實時斷面流量及累計流量。
產品詳情
一、雷達水位流速一體機產品簡介
雷達水位流速一體機又稱水位流速一體式雷達，雷達水位流速一體機是一款集成了雷達水位測量和流速測量功能的儀器，根據內置的軟件算法，計算并輸出實時斷面流量及累計流量。我司研發的雷達水位流速一體機采用了K波段平面微帶陣列天線，能量集中，低功耗；儀器集成了垂直角度補償、流速平均、信號強度檢測、串口通信控制等功能，非接觸式雷達測流系統測速時設備不受污水腐蝕，不受泥沙影響，土建簡單，少受水毀影響，便于維護，保障人員安全。不僅可用于平時環境監測，而且特別適合承擔急難險重觀測任務。
二、雷達水位流速一體機產品特點
1.非接觸、安全低損、少維護、不受泥沙影響
2.能勝任洪水期高流速條件下的測
3.具有防反接、過電壓保護功能
4.系統功耗低，一般太陽能供電即可滿足測流需要
5.多種接口方式，既有數字接口又具有模擬接口，兼容標準Modbus-RTU協議方便接入系統；
6.具備無線數據傳輸功能（選配）
7.可獨立與現在運行中的城市水情、污水、環境自動測報系統聯機
8.測速范圍寬，測量有效距離遠達10m
9.多種觸發模式：周期、觸發、手動、自動
10.安裝特別簡單，土建量很少
11.全防水設計，適合野外使用
三、雷達水位流速一體機技術參數
| 測量范圍 | 0.1-20m/s,液位0-30米 |
| 測量精度 | 測速精度：±0.01 米/秒；±1%FS |
| 雷達天線 | 平面微帶陣列天線 |
| 雷達垂直傾斜角修正 | 自動修正 |
| 流速方向識別 | 雙向（浮點數雙向） |
| 測量持續時間 | 可設定 |
| 測量間隔 | 上電后連續測量 |
| 雷達頻率 | 24GHz（K-Band) |
| 供電范圍 | DC12VDC |
| 數字接口 | RS485 |
| 模擬輸出（默認無） | 4-20Ma可以選 |
| 無線傳輸（可選） | 選配 |
| 12V供電能耗 | 測量時約120mA |
| 外殼材質 | 不銹鋼、鋁合金外殼 |
| 防護等級 | IP68 |
| 工作溫度 | -35℃-70℃ |
| 存儲溫度 | -40℃-70℃ |
| 防雷（選配） | 集成防雷功能 （選配） |
| 雷達距水面距離 | 有效距離40m（和水面紋波有關，波浪越大測量距離越遠） |

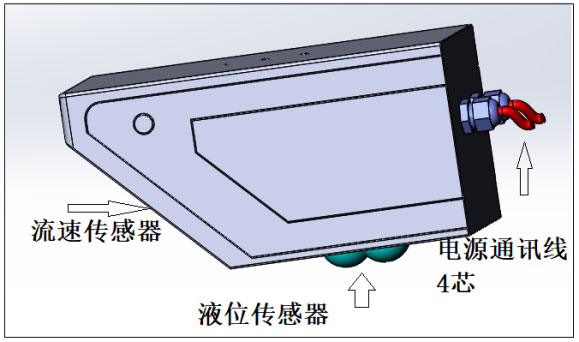

四、雷達水位流速一體機產品結構圖

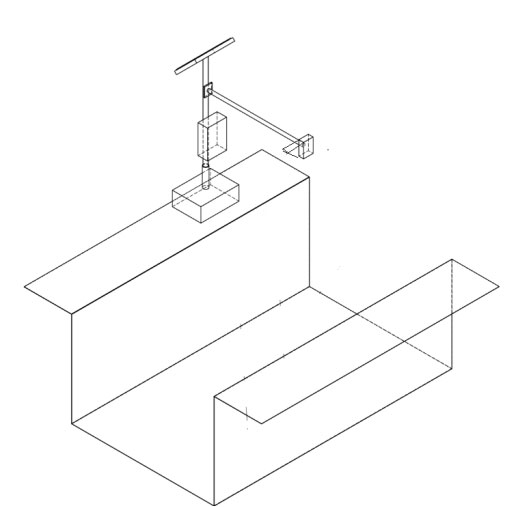

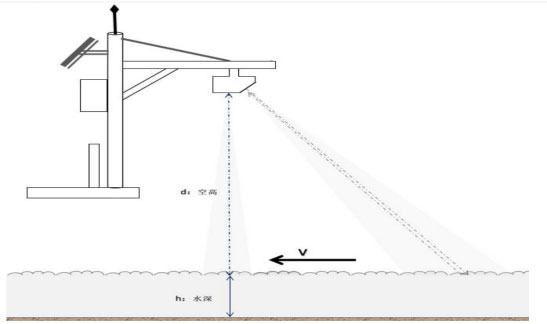

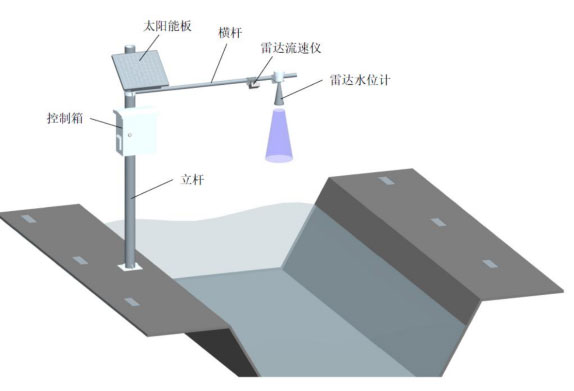

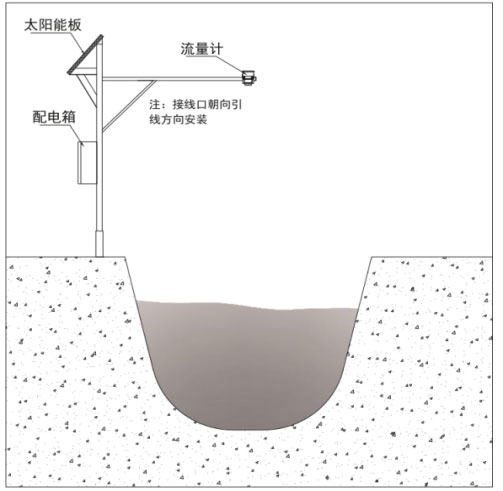

五、雷達水位流速一體機產品安裝圖
安裝示意圖如圖，現場安裝可借助于橋梁，支架等現有的建筑基礎，但必須保證流速儀雷達波發射方向與水流方向平行，流速儀發射波與水面呈45，出廠默認調節45°角
六、雷達水位流速一體機安裝注意事項
1.安裝需要選擇流態穩定，直線渠道上，遠離閘門出口，渠道彎頭位置
2.安裝高度盡量控制5米以內（距離越近測量信號越強，數據越可靠）
3.水流速低于0.25，且水紋波小，有測量不穩定可行性
